地面核磁共振（簡稱 NMR）找水方法的形成與發展僅有幾十年的歷史， 到目前為止,擁有核磁共振找水儀的國家有俄羅斯、法國、中國和德國，我國有從事核磁共振找水技術研究的基礎和實力。



  地面核磁共振找水的原理及特點：核磁共振是一種量子效應,是指具有核子順磁性的物質選擇性地吸收電磁能量。布洛赫方程是核磁共振的理論基礎。從理論上講,應用NMR技術的唯一條件是所討論物質的原子核具有非零磁矩,即在H2O和CH4等分子中電子磁矩成對相互抵消,電子的總磁矩為零,而在這些分子中只有原子核的磁矩。水中氫核(質子)具有足夠大的磁矩,其核磁共振性質明顯,在比較重要的16種物質原子核的NMR效應中,氫核的NMR效應實際應用處于首位。在穩定磁場作用下,原子核處于一定的能級。如果用適當頻率的交變磁場激發它,可以使原子核在能級間產生共振躍遷,稱為核磁共振。



  在地面上用專用儀器設備拾取核磁共振信號,就可以探測到是否有地下水存在。因?yàn)楹舜殴舱裥盘?hào)的初始振幅與所研究空間內自由水中質子的數量(含水量)呈正比,即在該方法探測深度范圍內,在信噪比適宜的情況下,地層中有自由水存在,就有核磁共振信號響應,地層中含水愈多,核磁共振響應愈強。這樣,就構成了有水就有反映,無水則無反映的直接找水新方法。



  與其它物探找水方法相比,核磁共振找水方法主要具有如下優點。一是能夠直接找水,特別是找淡水,這是由方法原理決定的。在探測深度范圍內,有水就有核磁共振信號顯示,反之,沒有反映?？梢岳眠@一優點來識別間接找水的電阻率法找水時遇到的非水低阻異常。如一些巖溶發育區,特別是西南巖溶石山缺水地區,當溶洞被泥質充填或含水時,電阻率法測量結果均顯示為低阻異常,是泥是水難以區分。核磁共振方法不受泥質充填物干擾,是水就有核磁共振信號。淡水電阻率往往與其賦存空間介質的電阻率無明顯差異,在這種情況下用電阻率法找水是無能為力的,而核磁共振方法卻可直接探測出淡水。二是信息量豐富,具有量化的特點。核磁共振方法可將核磁共振信號解釋為某些水文參數和含水層的幾何參數。在探測深度范圍內,可以給出定量解釋結果,不打鉆就可以確定出含水層的深度、厚度、含水量,并可提供含水層平均孔隙度的信息。三是經濟、快速。完成一個核磁共振測深點的費用僅為一個水文地質勘探鉆孔費用的十分之一,可以快速地提供井位及劃定找水遠景區。



  地面核磁共振找水的應用實例，地面核磁共振找水方法在花崗巖地區的應用。實測工區位于河北省花崗巖發育的康保地區,早期的物探和鉆孔揭露的數據表明,在風化花崗巖中夾有裂隙較發育的花崗巖碎石或膠結半膠結的砂礫石,構成層間含水層,地下水一般具有承壓性,富水性差異較大,淺部電性不均勻。在電測深曲線上風化的花崗巖含水層與不含水的低阻層表現為同一電性層。并且出現低阻層屏蔽掩蓋高阻層的現象。區內第四系覆蓋層視電阻率一般在20~30Ω·m; 深部風化花崗巖的視電阻率在40~90Ω·m,裂隙發育,在電阻率測深曲線上反映為高阻異常。

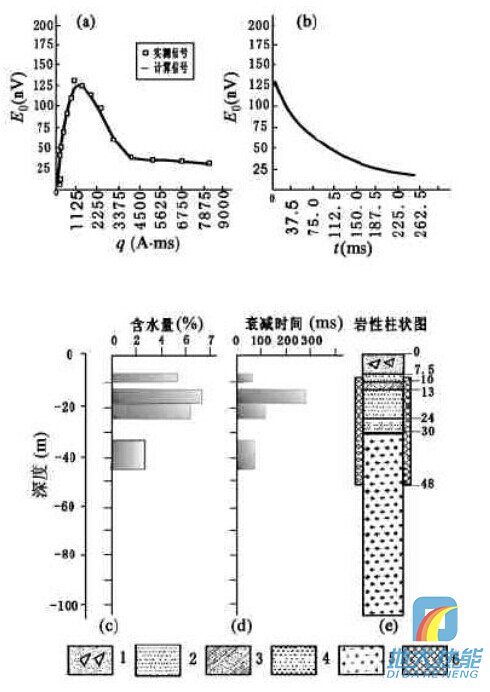

  工區地磁場強度為55 300nT,傾角為59·8°,激發頻率f0=2 368~2 369Hz。進行NMR測深時,使用75m×75m的大方天線,勘探可達100m左右,在100m深度內可做定量解釋,提供含水層的深度、厚度、含水量和平均孔隙度的信息,100 ~130m深度內可定性預示是否有含水層存在。大部分測深點采用16個脈沖矩,個別測深點使用20、15個脈沖矩,大部分測點的脈沖矩最大值為7 700~8 300A·ms,個別點因地表電阻率過低,使qmax=5 854A·ms。在實測的5個NMR測點中,NMR信號初始振幅E0值范圍是:4個NMR測點的E0>10nV,在17~164nV之間變化,僅1個點的E0變化范圍是9~100nV。即80%的測點的NMR信號E0值均大于NUMIS系統的閾值,這樣,實測的結果是可靠的。

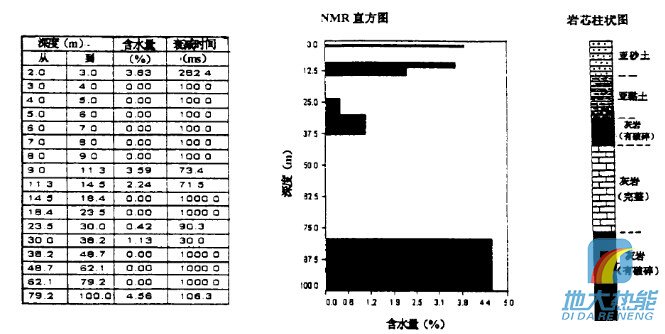

  通過對各測點的NMR信號解釋及反演，得到以下結果：
