0前言

隨著全球對低碳環保要求的提升,氫能發展進入了快車道,特別是利用可再生能源制取綠氫將是未來發展趨勢。近年來氫與電耦合經歷了快速發展,利用風能和光能制取綠電,再利用綠電制取綠氫、綠醇、綠氨等。風電、光電與氫能耦合,降低了新能源隨機性、波動性對電力系統的影響,大幅提高了新能源發展和消納能力。隨著碳達峰、碳中和要求的日趨緊迫,低碳環保的新能源開發利用需求越來越多,除了太陽能和風能外,地?zé)?/a>的應用對節能減排也具有重要意義。

地?zé)?/a>作為可再生能源之一,儲量豐富、分布廣泛,具有污染小、產能穩定、服務周期長等特點,受到了各國的高度重視。在國內,20世紀70年代經歷了一次地?zé)衢_發熱潮,建設的羊八井發電廠至今仍在運轉,近年來地?zé)衢_發快速發展,但主要是直接利用(地?zé)峁┡?/a>)。中國西部地區具有豐富的高溫地?zé)豳Y源,但發展相對落后,人口密度低,目前廣泛應用的地?zé)峁┡?/a>模式的適應性不高,需探索新的地?zé)崂?/a>方式。在國外,美國、日本、印度尼西亞、菲律賓、土耳其、新西蘭、冰島、肯尼亞等國紛紛加大了地?zé)?/a>的開發力度,一些地?zé)豳Y源豐富的國家已經開啟了地?zé)嶂茪?/a>的探索。日本大林組株式會社在大分縣九重町野上建造了地?zé)岚l(fā)電制氫的示范裝置,冰島也計劃利用地?zé)犭姀S建造大規模制氫的工廠。地?zé)嶂茪?/a>作為前瞻性新興領域,國外從20世紀90 年代就開始了相關研究,但國內起步較晚,相關研究報道甚少。本文綜述當前國際上地?zé)嶂茪?/a>的研究與應用進展,以期為中國地?zé)?/a>制氫研究與行業發展提供參考。

1地?zé)豳Y源及利用現狀

中國的干熱巖資源折合標準煤856×10¹²t,同時中溫地?zé)?/a>資源折合標準煤1.25×10¹²t。全球地?zé)?a href="http://xldcn.com/t/資源.html" >資源主要集中在4個高溫地?zé)?/a>帶上:大西洋中脊地?zé)釒?/a>、東非裂谷地?zé)釒?/a>、環太平洋地?zé)釒?/a>和地中?！柴R拉雅地?zé)釒?/a>。馬槽地?zé)崽?/a>處于環太平洋地?zé)釒?羊八井地?zé)崽?/a>、騰沖地?zé)崽?/a>處于地中?！柴R拉雅地?zé)釒А?o:p>

地?zé)岚磧Υ嫘问娇煞譃?a href="http://xldcn.com/t/水熱型.html" >水熱型、干熱巖型、熔巖型; 按溫度又可分為高溫(≥150℃)、中溫(90~150℃)、低溫(25~90℃)地?zé)豳Y源。目前已開發利用的地?zé)豳Y源以水熱型為主,其利用方式可劃分為地?zé)岚l(fā)電和直接利用兩類,不同的地?zé)?a href="http://xldcn.com/t/資源.html" >資源,其利用方式也不同。

低溫地?zé)豳Y源適合直接利用;中溫地?zé)?a href="http://xldcn.com/t/資源.html" >資源適合雙循環發電、供暖、工業干燥等,雙循環發電主要是卡琳循環 (Kalina Cycle,KC)和有機朗肯循環(Organic Rankine Cycle,ORC),ORC應用更廣泛;150~200℃的高溫地?zé)豳Y源適合發電、供暖、工業干燥等,發電可采用閃蒸、雙循環或閃蒸與雙循環混合循環等方式;200℃以上的高溫干蒸氣地?zé)豳Y源則適合直接發電和綜合利用,干蒸氣發電有背壓式和凝汽式發電系統。

為了提高地?zé)崂?/a>率,通常采用梯級開發和綜合利用方式。地?zé)豳Y源利用方式以直接利用為主,2020年全球地?zé)嶂苯永?/a>裝機容量為107 727 MW,亞洲、歐洲、美洲的地?zé)嶂苯永?/a>裝機容量分別為49 079、32 386、23 330 MW;其中地?zé)嶂苯永?/a>裝機容量前五名的國家是中國、美國、瑞典、德國和土耳其,裝機容量分別為 40 610、20 713、6 680、4 806、3 488 MW。2020年全球地?zé)岚l(fā)電裝機量為15 608 MW,其中美國、印度尼西亞、菲律賓、土耳其地?zé)嵫b機容量分別為3 700、2 289、1 918和 1 549 MW。中國已開發的地?zé)豳Y源主要是中、低溫地?zé)崽?/a>,以直接利用為主,地?zé)岚l(fā)電規模較小,中國的地?zé)嶂苯永?/a>裝機容量僅為34.9 MW。

2地?zé)嶂茪?/a>技術及其進展

2.1地?zé)嶂茪?a href="http://xldcn.com/t/技術.html" >技術

2.1.1制氫技術現狀

制氫技術的路徑主要包括化石燃料制氫、工業副產物制氫、水電解制氫等,其中化石燃料制氫與工業副產物制氫的工藝技術成熟,成本較低,是當前制氫的主要方法。化石燃料制氫主要是煤制氫和天然氣制氫, 煤制氫是利用熱能使煤氣化與水蒸氣反應產生氫氣,天然氣制氫是利用熱能使天然氣通過高溫裂解或重整獲得氫氣,再通過分離提純出高純度的氫氣。工業副產物制氫是利用提純技術獲得高純度氫氣,提純技術主要包括深冷分離法、變壓吸附法(Pressure Swing Adsorption, PSA)、膜分離法。水電解制氫是利用電能作用將水解離生成氧氣和氫氣,分別從電解槽陽極和陰極析出,主要包括堿性電解法(Alkaline Electrolyzer,ALK)、質子交換膜電解法(Proton Exchange Membrane,PEM)和固體氧化物電解法(Solid Oxide Electrolysis Cell,SOEC)。近年來, 利用太陽能進行光化學反應和光合作用制氫工藝被廣泛探索。常見制氫技術見表1。

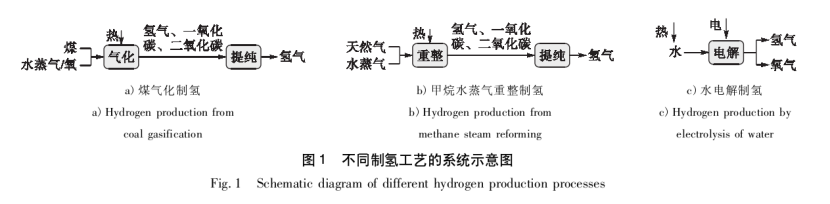

熱化學工藝通常需要高熱,例如:煤氣化制氫的氣化溫度,對于濕法料漿氣化技術為1 250~1 400℃,干法粉煤氣化技術為1 400~1 700℃;甲烷水蒸氣重整制氫, 重整反應的溫度通常為750~920℃;甲烷芳烴構化技術目前還處于研究階段。煤氣化制氫和甲烷水蒸氣重整制氫都會產生溫室氣體———二氧化碳,通常稱為灰氫, 見圖1-a)~b)。這類制氫工藝與碳捕集結合起來產生的氫氣,通常稱為藍氫。

水電解工藝中ALK和PEM制氫工藝對溫度要求較低,技術成熟,但SOEC制氫工藝的工作溫度較高(約 900℃),目前處于產品試驗階段。電能可由太陽能、風能、水力能和地?zé)崮?/a>等可再生能源獲取。水電解制氫只產生氫氣和氧氣,沒有二氧化碳排放,通常稱為綠氫,見圖1-c)。光解制氫工藝是利用太陽能的光熱來制取氫氣的前瞻性技術路線,包括太陽光催化分解水制氫、太陽光電化學分解制氫以及太陽能熱化學循環制氫,目前仍處于研究階段。

2.1.2地?zé)嶂茪涔に嚰夹g(shù)

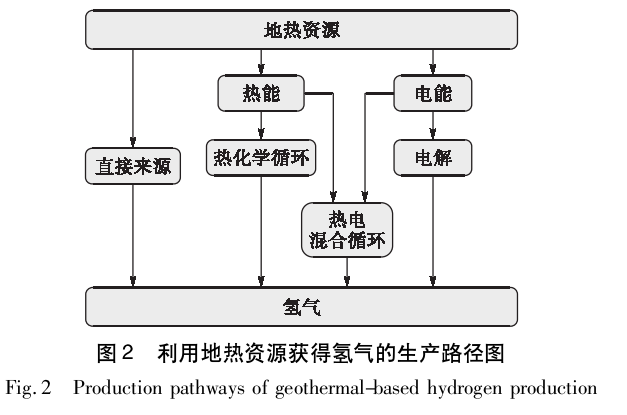

供熱和發電是地?zé)豳Y源最常見的兩種利用方式,因此,地?zé)嶂茪浼夹g(shù)的研究也是基于用熱能和電能制氫, 利用地?zé)豳Y源獲得氫氣的生產路徑見圖2。

由圖2可見,獲得氫氣的方式有:分離提純地?zé)豳Y源伴生氣中的氫氣;利用地?zé)岚l(fā)電,通過水電解制氫;利用地?zé)岵捎脽峄瘜W(xué)類制氫工藝;電能和熱能混合制氫工藝。

從自然界直接獲取的氫氣通常稱為白氫,全球很多區域的地?zé)豳Y源都含有一定量的氫氣,如冰島北部克拉布拉火山附近的Bjarnarflag地?zé)崽?/a>,根據Arnason B等人的報告,該地?zé)崽锛s產氫氣50 t a,但地?zé)峋?/a>中含氫量通常較低,氫氣直接排放到大氣中。

煤氣化制氫、甲烷水蒸氣重整制氫等傳統的熱化學制氫工藝,原材料自身可通過反應提供熱能,因此未見其與地?zé)狁詈系南嚓P(guān)報道。冰島國家電力公司對冰島深井鉆探分析認為在4~5 km的地?zé)嵘罹色@得500~ 600℃的高溫地?zé)?/a>蒸汽。隨后開展了相對低溫的熱化學制氫工藝與地?zé)狁詈系难芯?如Cu-Cl循環工藝、 Mg-Cl循環工藝等。這些低溫熱化學制氫工藝的反應溫度大約500℃,但是,由于深井鉆探技術尚未廣泛普及, 至今還未獲得如此高溫的深井地?zé)豳Y源,因此,熱化學制氫工藝與地?zé)岬鸟詈先蕴幱诶碚撗芯侩A段。2022年,王朝文等人提出了一種利用地?zé)彷o助加熱的氣藏原位轉化制氫方法,其原理為:向干熱巖地穴注入氧化鈣和水蒸氣進行預熱,使地層溫度到達滿足甲烷和水蒸氣反應制氫的要求;再向地層注入氧化鈣、甲烷和水蒸氣后悶井,生成氫氣和一氧化碳;然后再注入水蒸氣后悶井,生成氫氣和二氧化碳;最后開井采氣并分離出氫氣。

目前,該技術還處于概念階段。

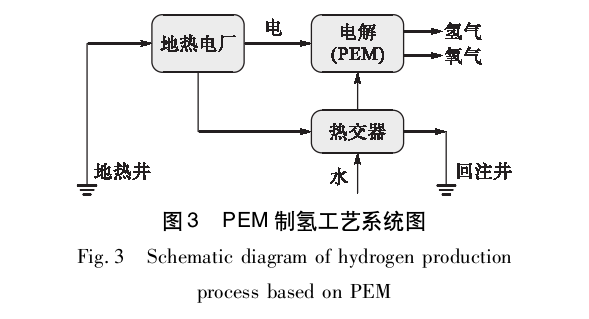

地?zé)岚l(fā)電制氫和水電解制氫均有商業化的技術,兩者耦合具備技術可行性。當前探索地?zé)崮?/a>制氫的主流技術路線是利用地?zé)犭姀S,先將地?zé)崴?/a>蒸汽的熱能轉換為電能,再利用電能解離水產出氫氣。地?zé)岚l(fā)電的方式有閃蒸、雙循環以及閃蒸與雙循環混合循環等;ALK、 PEM制氫工藝已商業化,但PEM制氫工藝的效率比 ALK制氫工藝的效率更高,大部分效率研究采用PEM制氫工藝,其系統見圖3。目前,地?zé)岚l(fā)電+水電解制氫的地?zé)嶂茪淠Ｊ揭呀?jīng)進入實證階段,2021年7月,日本建造了一套地?zé)崮?/a>制氫實證設備。

2.2地?zé)嶂茪溲芯窟M(jìn)展

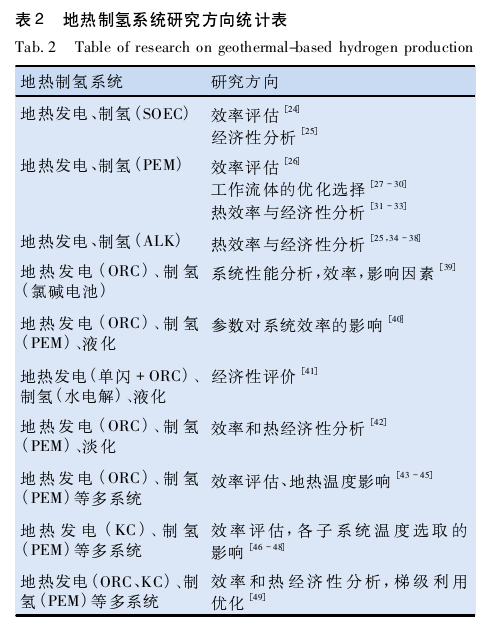

自20世紀90年代冰島開展地?zé)嶂茪淇尚行匝芯恳詠?有關地?zé)嶂茪涞南嚓P(guān)研究持續進行。隨著氫能成為全球最熱門的清潔能源話題,地?zé)嶂茪涞南嚓P(guān)研究在近 10年蓬勃發展。當前地?zé)嶂茪湎到y(tǒng)主要是地?zé)岚l(fā)電與水電解制氫耦合系統,相關研究主要是熱力效率評估分析、地?zé)嶂茪湎到y(tǒng)的優化以及經濟性評估分析,目的是優化效率和經濟性,推動地?zé)岬?a href="http://xldcn.com/t/綜合利用.html" >綜合利用,見表2。

2.2.1地?zé)嶂茪湫?o:p>

Balta M T等人對地?zé)岚l(fā)電驅動高溫水電解制氫工藝進行了熱力學評價,高溫水電解制氫工藝的熱效率和效率分別為87%和86%。盡管高溫水電解制氫工藝具有更高的效率,但目前還未實現商業化推廣應用。 因此,近年來地?zé)嶂茪湎到y(tǒng)的研究大多選擇了已商業化的ALK、PEM制氫工藝,以PEM制氫工藝為主。YilmazC等人以PEM電解技術和ORC熱電廠耦合為例進行了地?zé)嶂茪涞臒崃W(xué)分析,以溫度160℃、流量100 kg s 的地?zé)豳Y源為例,其地?zé)犭姀S系統的熱效率和效率分別為11.4%和45.1%,水電解制氫系統的熱效率和效率分別為64.0%和61.6%,整個地?zé)嶂茪湎到y(tǒng)的熱效率和效率則分別為6.7%和23.8%。Yuksel Y E等人對利用地?zé)岚l(fā)電制氫及液化系統的熱力學進行分析發現,地?zé)豳Y源的溫度對該系統的效率影響最大,當地?zé)崃黧w的溫度由130℃增加到200℃,該系統的效率由38%提升到64%,PEM水電解的溫度由60℃ 增加到85℃,氫氣生產效率由39%提升到44%。

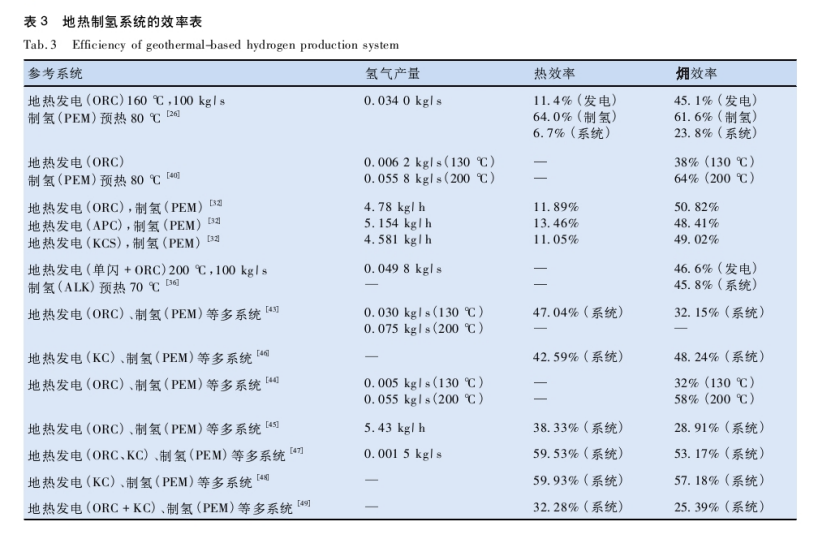

Karakilcik H等人對ORC地?zé)岚l(fā)電與氯堿電解制氫系統的性能進行研究,地?zé)崃黧w溫度為155℃時,該系統的熱效率和效率分別為6.2%和22.4%;當地?zé)釡囟?/a>從140℃增加到155℃,該系統的氫氣產量由10.5 kg h提升到21.1 kg h。Ganjehsarabi H對地?zé)嶂茪湎到y(tǒng)中 ORC發電的工作流體性能進行分析發現,工作流體的沸點越高,ORC發電的效率越高。本文對當前地?zé)嶂茪湎到y(tǒng)的效率研究情況進行了統計,見表3。

由表3可見,單一的地?zé)岚l(fā)電制氫系統的熱效率通常較低。這是因為當地?zé)嵯到y(tǒng)僅用于發電,則未利用的余熱比例較大。為了提升地?zé)岬臒嵝?通常采用多系統梯級利用地?zé)豳Y源。Tekkanat B等人對地?zé)岚l(fā)電、 制氫、海水淡化等多功能組合的綜合利用系統的熱效率、效率和經濟性進行了分析評價,系統的熱效率和效率分別為59.53%和53.17%,均化能源成本為0.102 美元kW·h,地?zé)峋C合利用系統的效率和成本優于地?zé)釂我焕孟到y(tǒng)的效率和成本。

Rahmouni S等人將碳捕獲與地?zé)峤Y(jié)合起來制氫,利用二氧化碳從地?zé)峋?/a>中取出熱能進行發電,再利用電能進行水電解制氫,但成本較高。Hadjiat M M等人對低溫地?zé)豳Y源制氫進行了研究,采用熱電發電機代替ORC進行發電,然后再利用水電解制氫,研究結果顯示,針對70℃的地?zé)豳Y源,熱電發電機每單位面積(m2)的產量極低,氫氣產量0.565 2 kg a。目前, 這兩種地?zé)嶂茪浞绞竭€不具備經濟可行性,仍處于前沿探索研究。

2.2.2地?zé)嶂茪浣?jīng)濟性分析

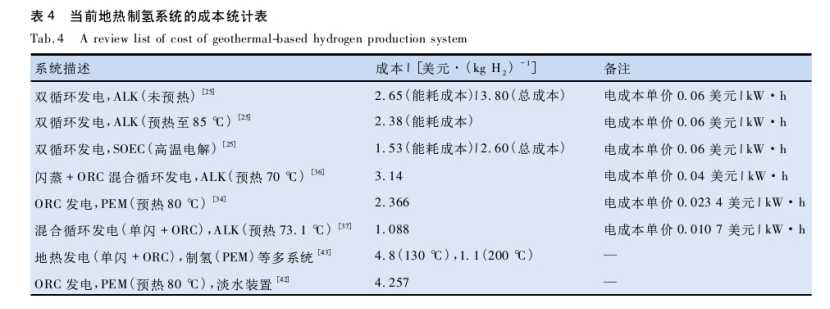

20世紀90年代,冰島就開始了地?zé)嶂茪涞目尚行匝芯?生產系統的能量需求由水電和地?zé)崧?lián)合提供, 氫氣成本較汽油成本高約65%,液氫成本則比汽油成本高260%以上,不能與燃油價格競爭。因此,地?zé)嶂茪涞慕?jīng)濟可行性相關研究對推動地?zé)嶂茪浞浅Ｖ匾ＴS多學者進行了這方面的調查研究,現有地?zé)嶂茪浣?jīng)濟性分析過程中,對于制氫成本的考慮不盡相同,大部分熱經濟分析主要針對能耗成本,少數研究以地?zé)岚l(fā)電的經濟模型為基礎進行了總成本分析,包括能耗成本、投資成本、運行維護成本。當前地?zé)嶂茪湎到y(tǒng)成本分析研究的情況統計見表4。

Yilmaz C等人以規模為20 MW雙循環工藝地?zé)犭姀S為例,針對不同的地?zé)嶂茪湎到y(tǒng)經濟性進行評估, 當地?zé)釡囟?/a>為200℃、電成本單價按0.06美元考慮時, 未預熱的ALK電解制氫的能耗成本為2.65美元kg H2,總成本為3.80美元kg H2;ALK水電解預熱至85℃時, 能耗成本略有降低,為2.38美元kg H2;高溫水電解制氫的能耗成本為1.53美元kg H2,總成本為2.60美元 kg H2。高溫水電解工藝具有更高的效率,所以成本更低。但是,目前高溫水電解工藝還未完全實現商業化, 其設備成本難估計,因此,針對地?zé)嶂茪涞臒峤?jīng)濟和成本的分析探討,主要采用商業化的ALK、PEM制氫工藝。

對比能耗成本和總成本,能耗成本占總成本的比重較高,對于水電解制氫,能耗主要是用電耗能,因此,地?zé)嶂茪涑杀臼茈姵杀締蝺r的影響較大。地?zé)嶂茪溆傻責犭姀S供電,其電成本單價的主要影響因素包括:電廠成本(鉆井、地面建設、運行維護)、地?zé)豳Y源品質(溫度、 流量等)以及地?zé)犭姀S的類型(單閃、雙閃、雙循環、混合循環等)。Yilmaz C等人對地?zé)嶂茪浼捌湟夯杀具M(jìn)行調查研究,地?zé)嶂茪涑杀臼?a href="http://xldcn.com/t/地?zé)崴?html" >地?zé)崴?/a>蒸汽的溫度和流量影響顯著,隨溫度的增加,制氫或氫氣液化的成本降低;隨著流量增加,制氫成本降低,地熱流體溫度越低。其他研究者也得到同樣結論,Yuksel Y E等人針對單閃+ORC發電,PEM制氫、熱水、供熱和制冷的多功能系統的效率和熱經濟性分析發現,當地?zé)釡囟?/a>為 130℃時,制氫成本為4.8美元kg H2;地?zé)釡囟?/a>增加到200℃時,制氫成本則降至1.1美元kg H2。Coskun A等人以土耳其屈塔西亞—錫馬夫地?zé)崽?98~ 162℃)為例,對比分析了雙閃、雙循環、單閃+雙循環、KC循環發電的經濟性,4種地?zé)岚l(fā)電的成本分別為: 0.011 6、0.020 2、0.016 5、0.011 6美元kW·h。FiaschiD等人針對阿米亞塔山地?zé)崽?212℃)和波馬蘭且地?zé)崽?120℃),對不同地?zé)岚l(fā)電方式的經濟性進行分析研究,采用ORC循環和KC循環發電的經濟性研究結果為:212℃工況下,采用工質為R1233zd(E)的ORC循環的經濟性最佳,1 kW·h的成本為8.85歐分(約0.096 美元);120℃工況下,采用KC循環的經濟性最佳, 1 kW·h的成本為12.5歐分(約0.135美元)。

3認識與展望

本文回顧了地?zé)嶂茪浼夹g(shù)的研究進展,對地?zé)嶂茪湎到y(tǒng)的熱效率、效率、熱經濟性以及制氫成本進行分析,獲得了如下認識。

1)基于現有的地?zé)衢_發技術,目前最具技術可行性的地?zé)嶂茪浼夹g(shù)路線為地?zé)岚l(fā)電+水電解制氫。

2)地?zé)嶂茪涑杀臼艿責豳Y源品質的影響較大,地?zé)峋?/a>流體溫度越高,流量越大,氫氣制取成本相對越低。

3)低溫地?zé)豳Y源制氫成本較高,當前還不具備經濟性,地?zé)嶂茪湟藘?yōu)先選取中、高溫地?zé)豳Y源。

4)利用高溫地?zé)?/a>制氫時,宜與其他地?zé)崂?/a>方式結合以實現熱能梯級利用,提升地?zé)崂?/a>率,降低整個系統的綜合成本。

中國西部地區位于地中海—喜馬拉雅高溫地?zé)?/a>帶, 具有豐富的高溫地?zé)豳Y源,地?zé)衢_發潛力巨大,但當前應用最廣泛的地?zé)峁┡?/a>模式并不適合于該地區,地?zé)嶂茪渥鳛樾屡d的地?zé)崂梅绞街档锰剿?。近年?中國持續推動氫能產業鏈的完善與改進,隨著制氫裝備技術的高速發展,在ALK方面已處于國際領先水平,制氫裝備成本降低,可靠性不斷增強。水電解制氫技術耦合高溫地?zé)徇M(jìn)行地?zé)嶂茪鋵⑹蔷哂邪l(fā)展?jié)摿Φ男路绞健?/p>
