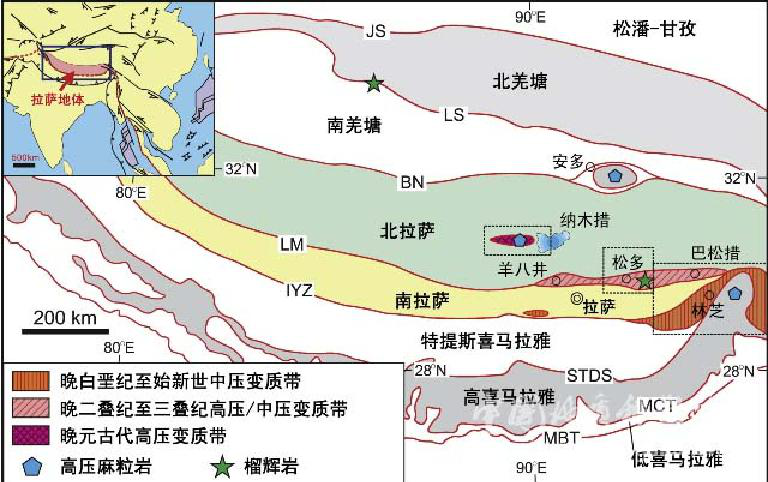

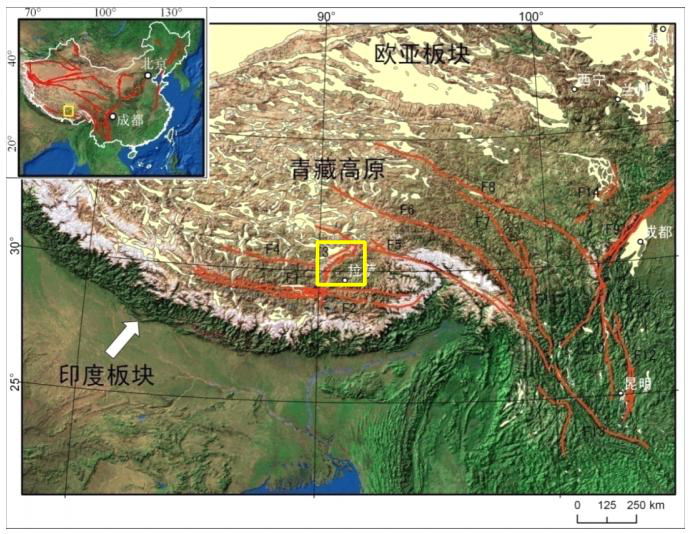

地質背景

  熱田位于羊八井斷陷盆地中心略靠念青唐古拉山南麓.熱田南側為岡底斯山火山巖漿弧,北側為念青唐古拉山變質巖體隆升山體.
  羊八井熱儲層分為淺層和深層兩部分,兩者間的關系密切,疏通一個水熱系統的兩個不同部位.淺層熱儲為第四系孔隙型熱儲,埋深甚淺,分布范圍約為14.8km2.溫度南低北高,熱流體具有北西—南東方向側向補給特征.熱儲埋深180~280m間，巖性由第四系沖洪積砂礫石層、冰磧砂礫層、基巖頂部花崗巖風化殼組成。深部熱儲分布于熱田北區3630m高程以下.深部熱儲有效面積約為3.8km2,流體的儲集和運移嚴格受本區斷裂構造的控制,流體主要賦存于斷裂破碎及構造裂隙空間中,并以此作為儲集運移的空間,以高溫熱儲帶的形式存在于一定的深度和范圍,樹膠為典型的巖基構造裂隙型熱儲。



  
       地?zé)犭娬?/a>發展歷史

  1977年9月，利用淺層熱儲的濕蒸氣資源建成一座試驗地?zé)犭娬?/a>。1993年，在地?zé)崽?/a>北部鉆成ZK4002井，井深2006.8米，在1500米處溫度高達262.3℃；          1995年又相繼鉆成ZK4001井，井深1459米，井口溫度200℃，汽水流量達302噸/時。至2004年12月底，裝機容量仍保持在25.18兆瓦，年發電量約100 X 10^3兆瓦·時。地?zé)崴?/a>除用于發電外還用于蔬菜溫室，收到了良好的效益。

  地面發電系統

  西南電力設計院設計的羊八井地?zé)?/a>電站第1臺試驗機組，容量為1000kW，汽輪機是利用四川內江電廠2500kW廢棄設備改造而成。于1977年10月試運成功，采用單級擴容法熱力系統。若把地?zé)崴?/a>送入1個密閉的容器中降壓、擴容，根據水沸點與壓力的關系，可使溫度不太高的地?zé)?/a>水因氣壓降低而沸騰變成蒸汽。由于地?zé)?/a>水降壓蒸發的速度很快，是一種閃急蒸發過程；同時，地?zé)崴?/a>蒸發產生蒸汽時，其體積迅速擴大，所以該容器稱為“擴容器”或“閃蒸器”。用這種方法產生蒸汽來發電稱為擴容法地?zé)崴?/a>發電。這是利用地?zé)崽?/a>熱水發電的主要方式之一，該方式分單級擴容法系統和雙級(或多級)擴容法系統。擴容法系統的原理是：將地?zé)峋?/a>來的中溫地?zé)?/a>汽、水混合物，先送到擴容器中進行降壓、擴容(稱閃蒸)，使其產生部分蒸汽，蒸汽經過分離器除去雜質(10μm及以上)后，再引到常規汽輪機機發電。

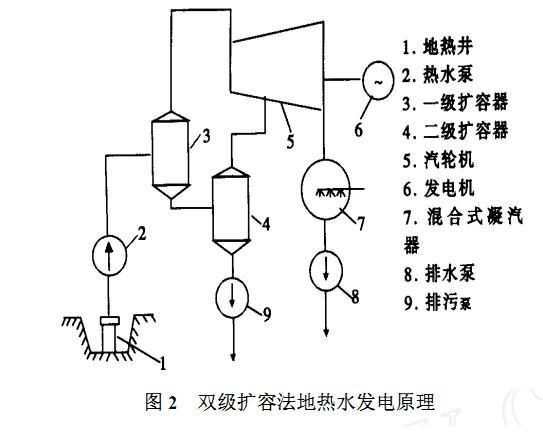

羊八井發電站發電原理圖
